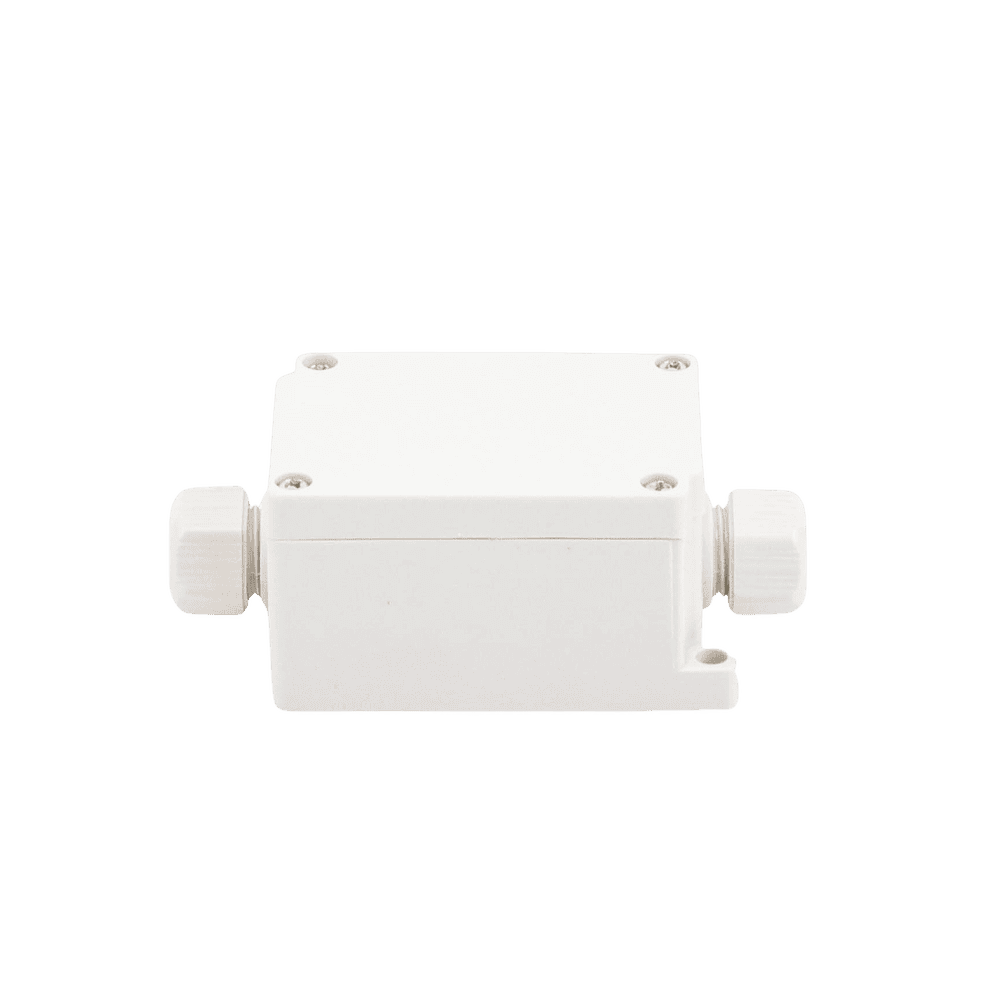

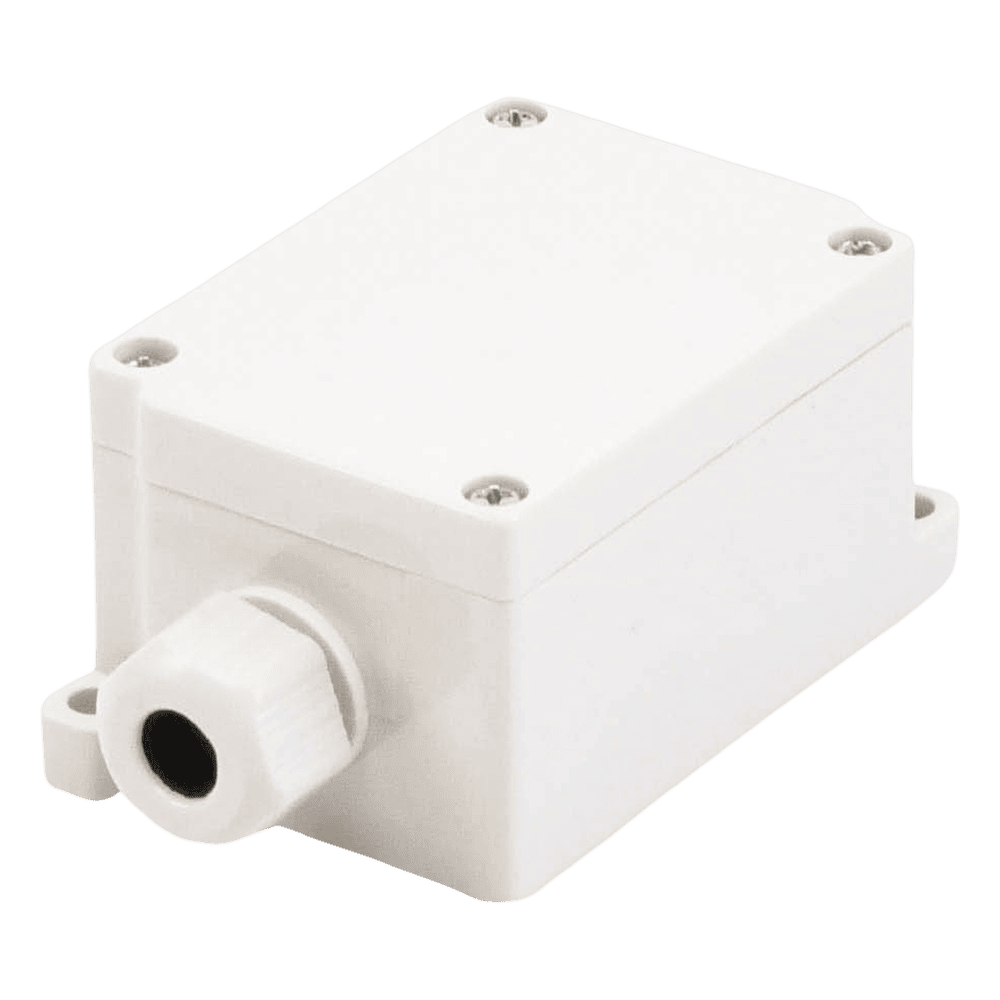

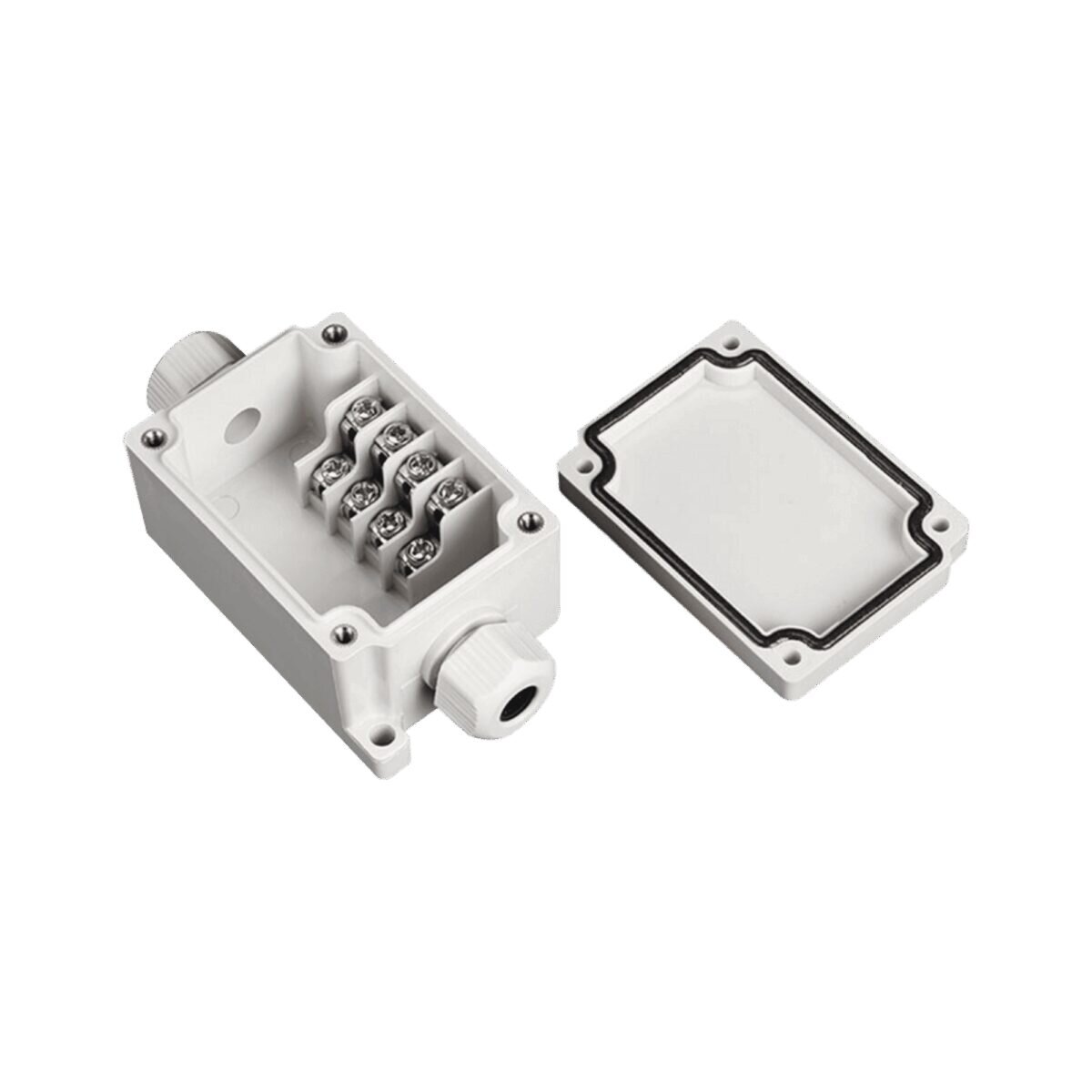

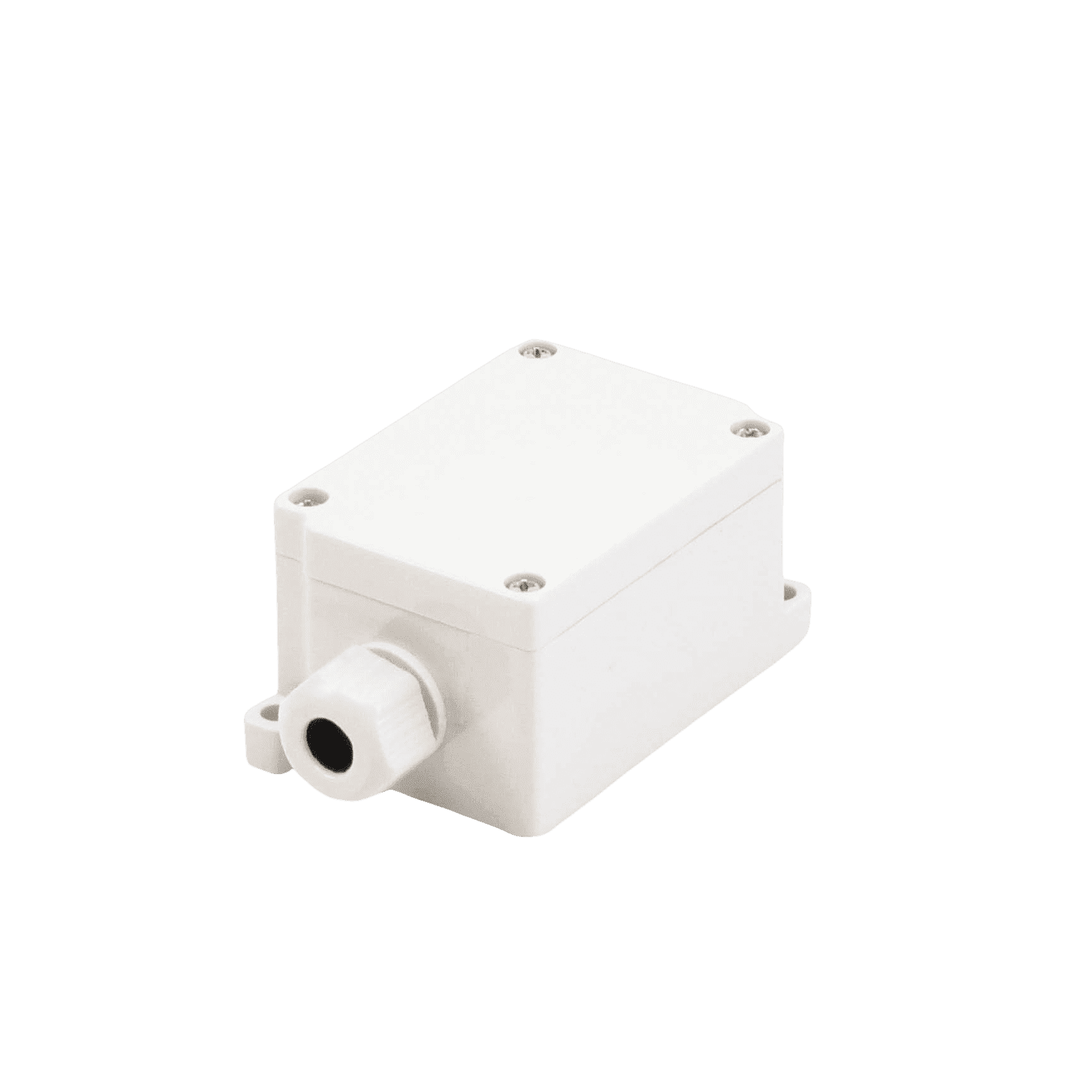

Caja de Conexión Exterior con Conexión Lateral para 4 Líneas (doble tornillo). Incluye Glándulas.

Características principales

• Material plástico.
• Tamaño: 102 x 50 x 40 mm
• Recomendado para calibres 12-22 AWG
• Grado de protección: IP66
• Rango de temperatura de operación: - 40a + 120℃
• Recomendado para uso con: Corriente alterna 110 Vca máximo 3 Amp.
• Corriente directa 12 Vcc / 24 Vcc máximo 10 Amp.
• Se retira la tapa del gabinete y se aflojan ambas glándulas opresoras.
• Se debe garantizar que el sistema no esté energizado.
• Se introducen ambos cables al cuerpo del gabinete cuidando no lastimar el empaque.
• Se procede a desforrar cada cable y se coloca la terminal tipo herradura.
• Se aflojan los tornillos de las terminales y se procede a colocar uno a uno cada terminal correspondiente y se ajusta dicho tornillo por cada terminal.
• Antes de cerrar el gabinete, se debe revisar que no exista contacto entre ambas líneas.
• Se procede a ajustar las glándulas y se coloca la tapa del gabinete.
• Se recomienda usar terminales tipo herradura para asegurar correcta instalación (no usar cable directo sobre terminal).
• El terminado o ponchado de terminales tipo herradura debe realizarse después de introducir el cable al gabinete.
• Se recomienda el uso de cable multifilamento para esta aplicación.
• Gabinete para exterior con terminales de conexión en paralelo para 4 líneas. Características destacadas: Material plástico. Tamaño: 102 x 50 x 40 mm Recomendado para calibres 12-22 AWG Grado de protección: IP66 Rango de temperatura de operación: - 40a + 120℃ Recomendado para uso con: Corriente alterna 110 Vca máximo 3 Amp. Corriente directa 12 Vcc / 24 Vcc máximo 10 Amp. Proceso de instalación: Se retira la tapa del gabinete y se aflojan ambas glándulas opresoras. Se debe garantizar que el sistema no esté energizado. Se introducen ambos cables al cuerpo del gabinete cuidando no lastimar el empaque. Se procede a desforrar cada cable y se coloca la terminal tipo herradura. Se aflojan los tornillos de las terminales y se procede a colocar uno a uno cada terminal correspondiente y se ajusta dicho tornillo por cada terminal. Antes de cerrar el gabinete, se debe revisar que no exista contacto entre ambas líneas. Se procede a ajustar las glándulas y se coloca la tapa del gabinete. Notas destacadas: Se recomienda usar terminales tipo herradura para asegurar correcta instalación (no usar cable directo sobre terminal). El terminado o ponchado de terminales tipo herradura debe realizarse después de introducir el cable al gabinete. Se recomienda el uso de cable multifilamento para esta aplicación.
