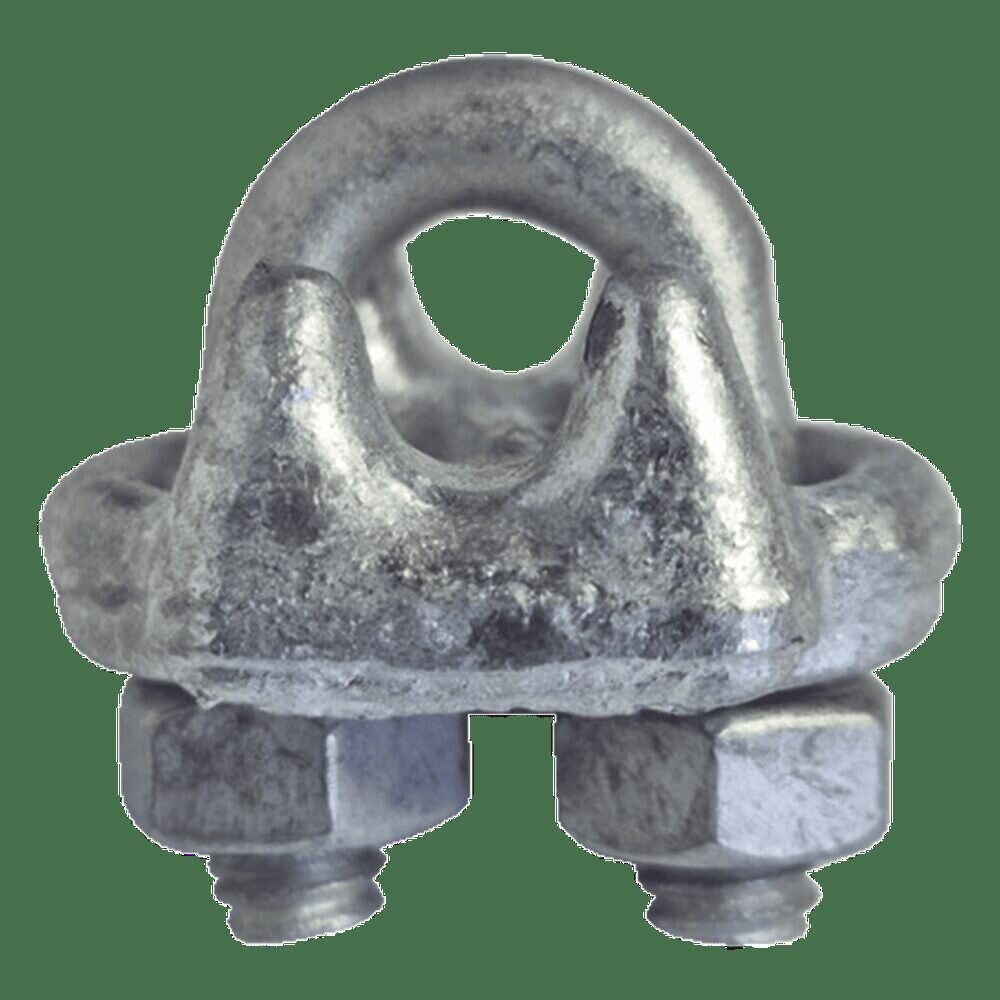

Nudo/ Perro/ Abrazadera Acero Forjado para Cable de 3/16″ Galv. Inmersión en Caliente. NUDO-316-FJG

Características principales

• Fabricado de acero forjado.
• Recubrimiento de galvanizado por inmersión en caliente.
• Torque máximo recomendado: 15 N.m
• Recomendado para retenida de 3/16' (SRET474CAM o SRET316DA)
• Uso recomendado por amarre: 3 piezas
• Ideal para carga pesada
• Recomendado para suspensión o fijación de torres atirantadas, mástiles, postes y otras similares.
• Usar el mismo tamaño de grapa para el mismo tamaño de cable de acero.
• Nunca use grapas de hierro maleable en aplicaciones críticas, de servicio pesado, o para cargas en suspensión, como eslingas, líneas de suspensión, líneas de guía, líneas de arrastre, fijación de carga, andamios, etc.
• Las grapas de hierro maleable son para hacer terminaciones:
• Únicamente para aplicaciones de uso ligero y no-críticas como cargas ligeras, pasa-manos, enrejados, protecciones de áreas, etc.
• Aplique una primera carga para comprobar el ensamble. Esta carga deberá ser igual o mayor al peso que soportará. Luego verifique y vuelva a apretar las tuercas al torque recomendado.
• Recorra el cable la longitud necesaria alrededor del guardacabo, e instale el primer perro a una distancia igual al ancho de su base de la punta extrema del cable. Apriete las tuercas alternadamente hasta el torque especificado.
• Cuando sólo dos perros son necesarios, instale el segundo lo más cerca posible el doblez del cable o del guardacabo, y apriete las tuercas alternadamente hasta el torque especificado. Cuando más de dos perros son requeridos, instale el segundo perro lo más cerca posible el doblez del cable o del guardacabo y gire las tuercas firmemente sin apretar.
• Instale todos los perros que sean necesarios entre los dos primeros con espacios iguales entre uno y otro, y ubicados en la misma posición. Asegúrese que las tuercas de todos los perros queden apretados de acuerdo al torque especificado.
• Finalmente, aplique una carga igual o mayor a la que espera usar para probar el ensamble. Enseguida revise, y de ser necesario vuelva a apretar las tuercas de acuerdo al torque recomendado con ayuda de un torquímetro.
