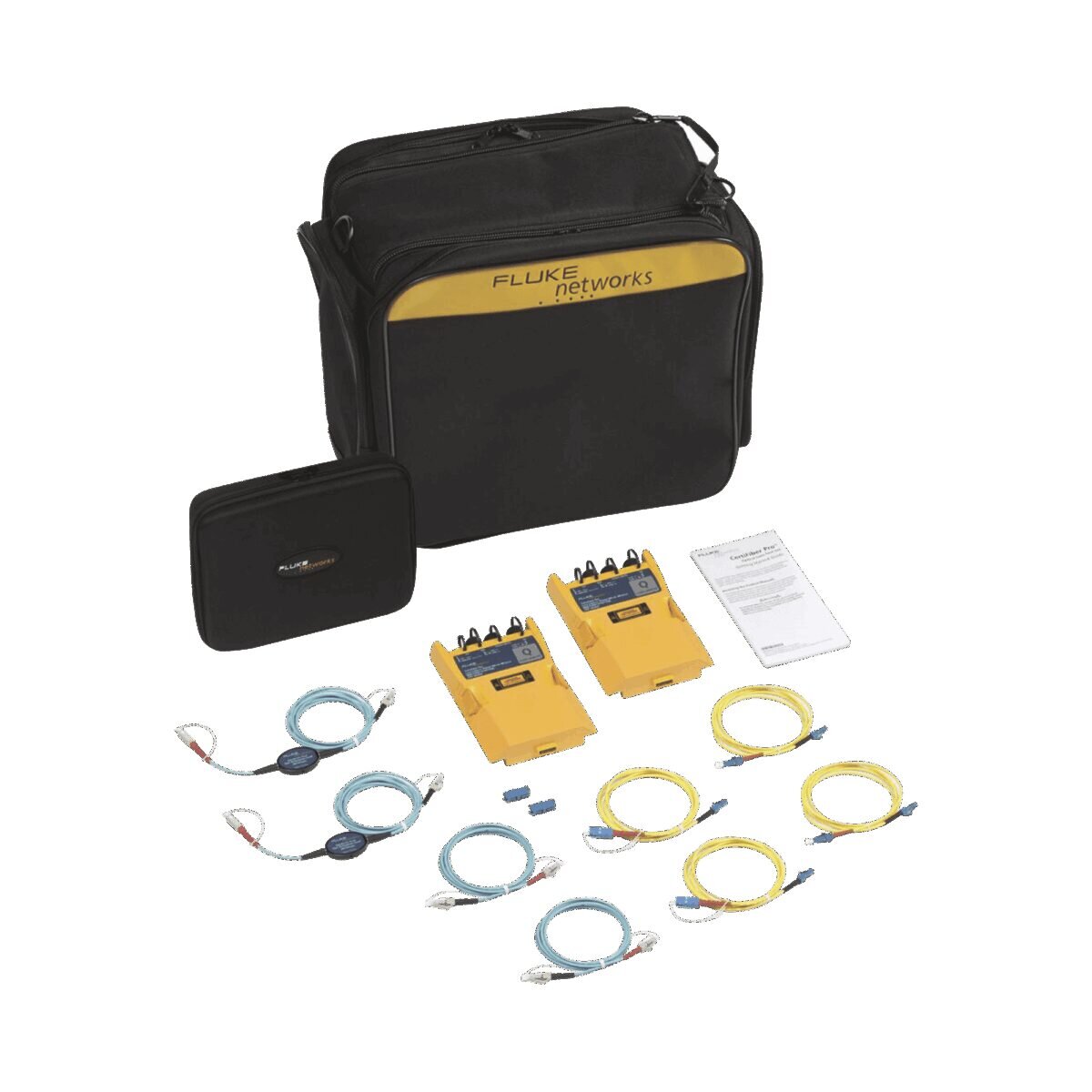

Kit de Extensión de Módulos CertiFiber® Pro Quad, para Fibra Óptica Multimodo 50µm y Monomodo CFP-Q-ADD

Características principales

• 2 módulos OLTS Quad CertiFiber Pro
• Kit de Jumpers de comprobación SC/LC multimodo que cumplen con flujo restringido de 50 µm
• Kit de Jumpers de comprobación SC/LC monomodo
• Maletín de transporte de Jumpers de comprobación
• 2 adaptadores Simplex LC/LC
• Maletín de transporte grande,
• Declaración de calibración y guía de inicio
• El CertiFiber® Pro es una solución de certificación de fibra de nivel 1 (básico) y forma parte de la familia de productos de certificación de cableado Versiv™. La línea de productos Versiv también incluye certificación de cobre y módulos de análisis de OTDR. Versiv está diseñado sobre un sistema de gestión ProjX™ revolucionario y la interfaz de usuario Taptive™. ProjX ayuda a garantizar que los trabajos se realicen de forma correcta desde el principio, lo que permite reducir las modificaciones. El Kit incluye: 2 módulos OLTS Quad CertiFiber Pro Kit de Jumpers de comprobación SC/LC multimodo que cumplen con flujo restringido de 50 µm Kit de Jumpers de comprobación SC/LC monomodo Maletín de transporte de Jumpers de comprobación 2 adaptadores Simplex LC/LC Maletín de transporte grande, Declaración de calibración y guía de inicio Especificaciones de pérdida/longitud Especificaciones Módulos multimodo de CertiFiber Pro Módulos monomodo de CertiFiber Pro Velocidades de pruebas (excluidos los tiempos de referencia) Modo de unidad remota: < 3 segundos (2 longitudes de onda, una dirección, detección automática de longitud de onda) Modo de fuente del extremo lejano: ≤ 2 segundos (2 longitudes de onda, una dirección, detección automática de longitud de onda) Modo de bucle de retorno: ≤ 2 segundos (2 longitudes de onda, una dirección, detección automática de longitud de onda) Conectores de entrada/salida Adaptador de conector intercambiable (LC de serie, SC, ST y FC opcionales) Condición de lanzamiento1,2 Flujo restringido (Encircled Flux) que cumple con TIA-526-14-B, ISO/IEC 14763-3 e IEC 61280-4-1 Tipos de fibra comprobados 50/125 µm o 62,5/125 µm Monomodo Tipo de fuente y longitudes de onda Fuente LED 850 nm ± 30 nm, 1300 nm ± 20 nm Diodo láser Fabry-Perot 1310 nm ± 20 nm, 1550 nm ± 30 nm Medición de longitud máxima 12 km 130 km Precisión de la medición de longitud ±1,5 m más ±1 % de longitud Potencia de salida (nominal) ≥ -24 dBm con EF-TRC ≥ -4 dBm Estabilidad de potencia de salida3 ±0,05 dB en 8 horas, ±0,03 dB en 15 minutos ±0,1 dB en 8 horas, ±0,08 dB en 15 minutos 1. En la salida de EF-TRC.2. Se pueden producir variaciones entre el equipo de medición de EF, pero se puede esperar el cumplimiento de EF con un factor de confianza del 95 %.3. Relativa al nivel de potencia tras calentamiento de 15 minutos, a temperatura constante. Especificaciones de pérdida/longitud (continuación) Longitudes de onda de fuente 850 nm, 1300 nm, 1310 nm, 1550 nm Rango de mediciones de potencia De 0 dBm a -65 dBm (850 nm), de0 dBm a -70 dBm (todas las demás longitudes de onda) Incertidumbre de medición de potencia1, 2 < +/-5 %, +/- 32 pW Linealidad de mediciones3 < ±0,1 dB Período de recalibración 1 año 1. +/-100 pW a 850 nm2. En las siguientes condiciones: nivel de potencia 100 μW (-10 dBm), onda continua (CW por sus siglas en inglés) para potencia absoluta a 850 nm y 1310 nm. Haz divergente, ND = 0,20 para 50/125 μm y ND = 0,14 para 9/125 μm. Temperatura ambiente: 23° ± 1 °C. Conector SC/UPC con contera de cerámica. Tras un calentamiento de 5 minutos. Conforme al NIST.3. -3 dBm a -55 dBm a 850 nm y 1310 nm. Temperatura ambiente 23° ± 1° C después de un calentamiento de 5 minutos.
